通过简易悬臂吊在预应力锚杆安装施工过程中的成功应用,克服了传统预应力锚杆安装需要搭设安装平台的常规做法,简化了施工流程,节约了施工成本,节省了施工工期,保证了施工安全。该方法是根据现场实际施工情况进行的技术创新,在工程应用上达到了经济、高效、安全的目的,可在类似工程安装施工中推广应用。

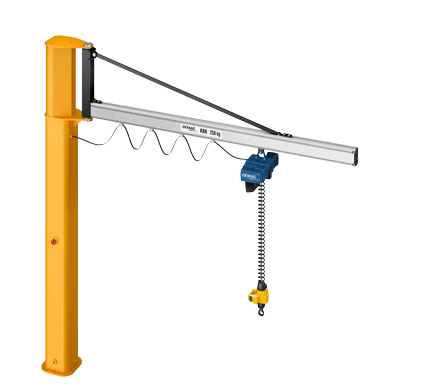

简易悬臂吊
一、简易悬臂吊的设计

为满足施工要求,悬臂吊的设计需满足以下三点要求:一是悬臂吊能在水平180°、垂直180°自由旋转;二是预应力锚杆托架能够在悬臂吊臂上滑动,且锚杆托架能够垂直调节放置锚杆的高度;三是悬臂吊在安装、拆卸与应用上方便、可靠。根据现场施工要求,项目部设计了一种简易悬臂吊,该简易悬臂吊主要由3部分组成:悬臂吊杆体、预应力锚杆托架与悬臂杆体固定装置。
(1)悬臂吊杆体。
为了保证悬臂吊能在水平和竖直方向上自由转动,在杆体根部设计了一个简易的活动铰接装置,活动铰通过两个单向铰垂直焊接实现全方向旋转(图2)。焊接采用满焊,焊缝厚度不小于5 mm。
(2)预应力锚杆托架。
锚杆托架需要实现在悬臂杆体上滑动,且可根据锚杆不同的安装高度进行调节,滑动装置采
用滚筒设计,中间采用螺栓作为滚动轴承。下部滚筒采用同样的设计,可根据锚杆不同的安装高度调节滚筒位置,实现锚杆的安插。
(3)悬臂杆体的固定装置。
①悬臂杆拉紧装置。由于现场岩面开挖不平整,悬臂杆安装存在不水平的情况,因此,固定装置要能够自由调节悬臂杆的倾仰角度,保证悬臂杆水平。拉紧采用一根直径为8 mm的钢丝绳结合一个手拉葫芦进行。在锚点安装一根长度为1 m,直径为25 mm的螺纹钢筋插筋,露出头弯曲成环状,以方便手拉葫芦挂设。
②固定装置。在悬臂杆的固定端,采用一根外露螺纹长30 cm的插筋,通过活动铰上的套筒连接固定悬臂杆,方便快捷,便于安拆。
简易悬臂吊设计情况见下图

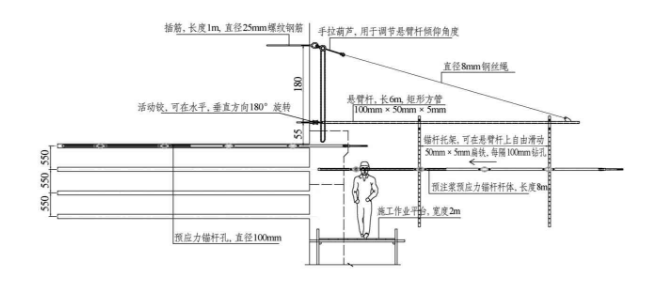

简易悬臂吊设计图
二、简易悬臂吊的应用

(1)简易悬臂吊的组装。在预应力锚杆安装前,首先进行简易悬臂吊的安装。将上、下固定插筋提前安设;将活动铰上的套筒和下部固定螺纹钢筋头拧紧,再将杆体和活动铰用销子连接;将手拉葫芦挂在上部插筋环上,通过手拉葫芦调节悬臂杆水平;在悬臂杆上组装预应力锚杆托架并调节好其下部滚筒的高度,使锚杆能够正对孔位,以方便安装。
(2)简易悬臂吊的应用。首先将悬臂杆转动至与施工作业平台平行的位置,将预应力锚杆放在托架上面,此时悬臂杆会略微下坠,但可以通过手拉葫芦使其水平。在悬臂杆端部栓两根麻绳作为悬臂杆水平转动的动力,将悬臂杆转动至锚杆孔轴线方向,通过人工将锚杆送入孔内,至此,即完成了预应力锚杆的安装。

三、施工效益

(1)节省了施工成本。通过简易悬臂吊在预应力锚杆安装施工中的成功应用,取消了悬臂平台的搭设施工,节约了施工附加成本。
(2)加快了施工进度。采用传统的悬臂平台施工方案,施工工期长,一个悬臂平台的搭设时间至少需要2 d,整个总共需搭设14个作业平台,不能够满足施工进度要求。通过简易悬臂吊的应用,节省了施工工期。
(3)降低了安全风险。悬臂平台搭设属高空作业,且对其下方的肘管造成巨大的安全风险,不利于安全施工。通过简易悬臂吊的应用,保证了施工安全。

总结:通过简易悬臂吊在预应力锚杆安装施工中的成功应用,解决了在狭窄施工作业平台上安插较长、较重锚杆需要搭设平台架的问题,简化了施工方法,提高了施工效率,降低了施工风险,创造了经济效益。该方法是项目部技术人员结合现场实际情况、有针对性地提出的解决方案,从设计思路和应用实践上均属一大创新,值得推广,对类似施工项目具有借鉴意义。
